超聲波換能器

清洗換能器 – 3528 K / 3540 K / 3828K / 3840K / 5028K / ……客製化產品

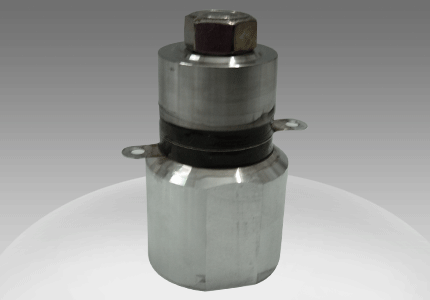

STC- 4SS - 3528

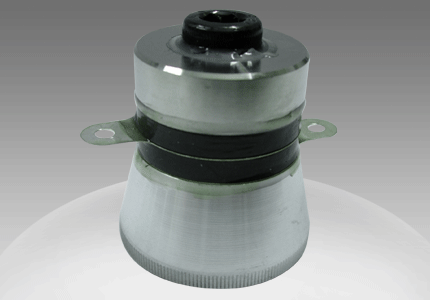

STC- 4AH - 3540

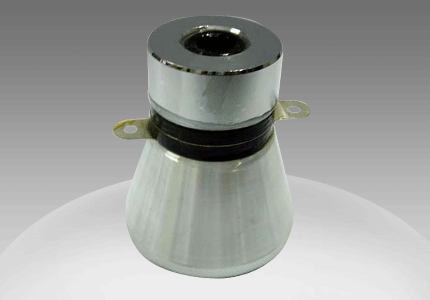

STC- 4SH - 3828

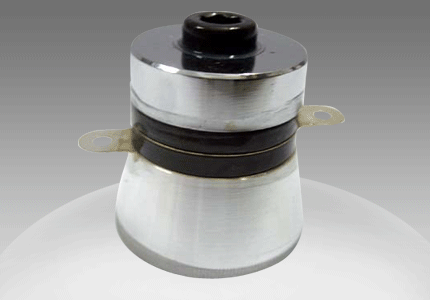

STC- 4SH - 3840

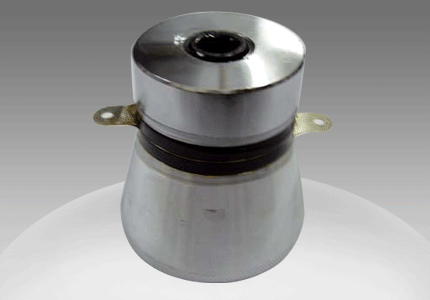

STC- 4SH - 5028

規格說明 :

S	公司代號
T	產品代號 : T 換能器 / C晶片
C	種類代號 : C 清洗類 / H焊接類 / W霧化器
4	晶片系列代號 : 4為P4系列 / 8為P8系列
S	後蓋材質 : A鋁 / S鋼
H	換能器形狀 : H喇叭型 / S直柱型
38	晶片規格 : 外徑尺寸 (mm)
28	換能器頻率 (KHz)

產品主要特點：

★ 性能高 : 機械品質因數之高，電聲轉換效率高達 90% 以上。
★ 振幅大 : 振子振速高，通過螺栓直接固定于清洗槽底部，使強度大為改善，與磁致伸縮振子相比，
振幅提高 50% 以上。
★ 輸出大 : 相對于單位面積電壓的功量大，對負荷變動也可提供安定的力。
★ 耐熱性好 : 使用溫度範圍廣，諧振阻抗小，發熱量小。
★ 結構強 : 用螺栓緊固，易安裝，可靠性高。

清洗換能器參數總表

型號

諧振頻率Resonant frequency

諧振阻抗Resonant impedance

靜態電容Capacity

外型尺寸Size
直徑Diameter	全長Span

絕緣阻抗Insulation resistance

功率Power

KHz

2500VDC≧

STC- 4SS - 3528

28 ± 1

≦ 20

3800 ± 10%

2000MΩ

STC- 4SH - 3528

28 ± 1

≦ 20

4000 ± 10%

2000MΩ

STC- 4AH - 3540

40 ± 1

≦ 20

3800 ± 10%

2000MΩ

STC- 4SH - 3540

40 ± 1

≦ 20

4000 ± 10%

2000MΩ

STC- 4SH - 3828

28 ± 1

≦ 20

4800 ± 10%

2000MΩ

STC- 4SH - 3840

40 ± 1

≦ 20

4800 ± 10%

2000MΩ

STC- 4SH - 5028

28 ± 1

≦ 20

9000 ± 10%

2000MΩ

100

另有多種規格型號尚未列出，具體需求請直接與我司連絡。
