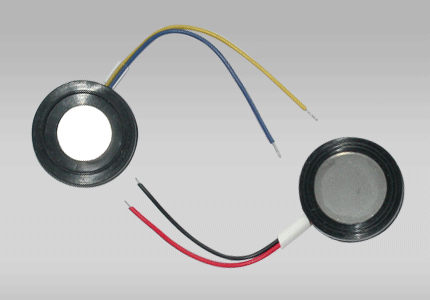

| 超聲波霧化片 |
 |
STW-S44-25*1650
|
|
 |
STW-S44-20*1650
|
|
 |
STW-S44-20*2400
|
|
|
STW-S44-20*2500
|
|

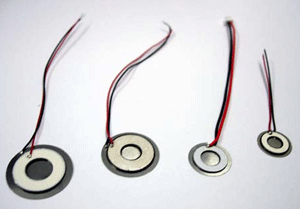

| 微量霧化片 |
 |
SW-POA-12*180-E
|
|
|
SW-POA-13.8*160-E
|
|
|
SW-POA-18*135-E
|
|
|
SW-POA-20*115-E
|
|
 |

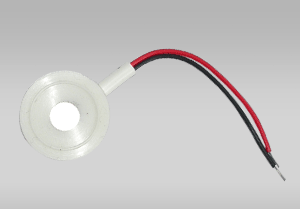

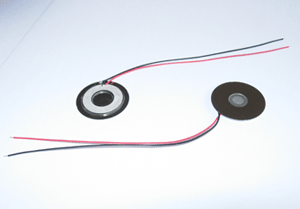

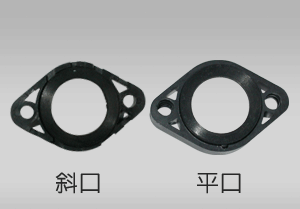

其他規格、尺寸圖片 (圖片僅供參考)
|
|
|
|
| 規格說明 : |
|
 |
| S |
公司代號 |
| T |
產品代號 : T 換能器 / C晶片 |
| W |
種類代號 : C 清洗類 / H焊接類 / W霧化器 |
| S44 |
晶片所採用的粉料類別 : S44為P4系列 |
| 25 *1650 |
晶片外形尺寸 : 直徑 (mm) * 頻率 (KHz) |
|
| 常用規格及相關技術參數 |
| 型號 |
靜態電容 (pF) |
誘電損失tg δ |
厚向頻率(MHz) |
諧振阻抗
(Ω) |
耦合系數
Kt (%) |
| STW - S44 - 16 * 1650 |
760 ± 10% |
≦ 0.5% |
1.65 ± 0.05 |
≦ 2 |
≧ 40 |
| STW - S44 - 20 * 1650 |
1450 ± 10% |
≦ 0.5% |
1.65 ± 0.05 |
≦ 2 |
≧ 40 |
| STW - S44 - 20 * 2400 |
1400 ± 10% |
≦ 0.5% |
42.40 ± 0.08 |
≦ 2 |
≧ 40 |
| STW - S44 - 25 * 1650 |
1800 ± 10% |
≦ 0.5% |
1.65 ± 0.05 |
≦ 2 |
≧ 40 |
| 另有多種規格型號尚未列出，具體需求請直接與我公司連絡。 |
|
主要技術特點：
1. 耐空化腐蝕
銀面附著強度：≧500g (水平方向)
≦250g (垂直方向)
超薄不銹鋼膜取代傳統電鍍
2. 高轉換效率
機械品質因數 (Qm) ：≧1000
機電耦合系數 (Kt) ：≧40%
介質損耗 (tg δ) ：≦0.5%
諧振阻抗 (Ro) ：2Ω以下
適當水位 5cm，霧化量大
3. 實用性強
使用溫度範圍： 5℃ ~ 60℃
工作電壓：24V ~ 48V
工作電流：450mA ~ 650mA
平均工作壽命長 |
